亞沙會(huì ) | 三亞這個體育場項目建成后，將成一座新地標！

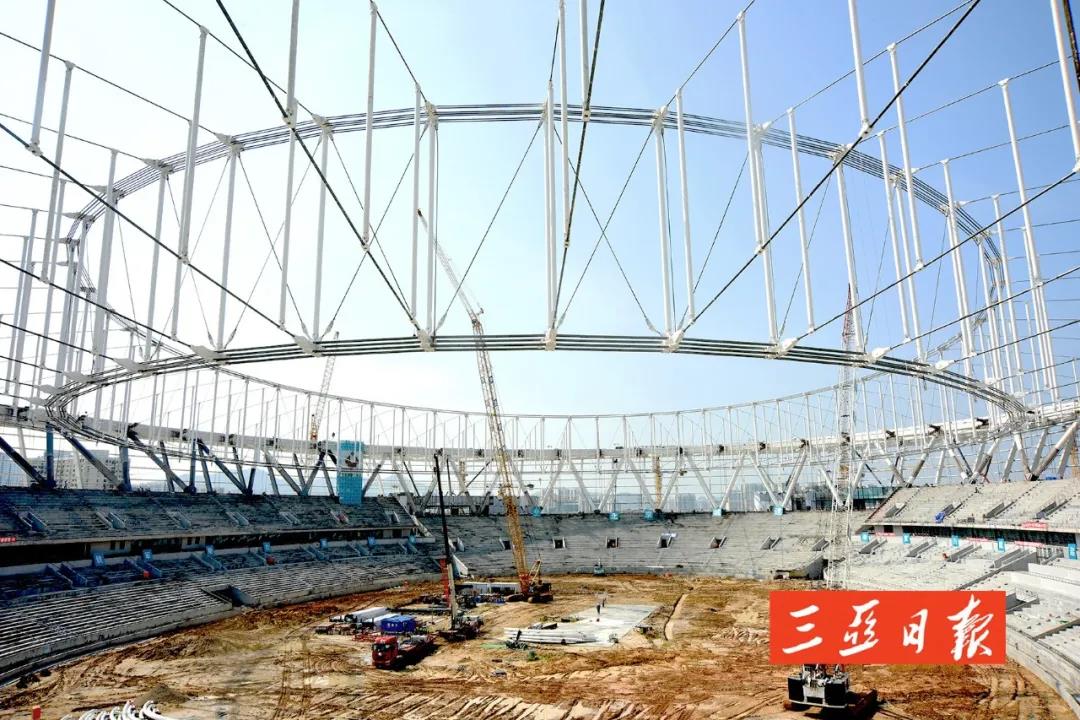

8月31日上午，隨著最后一批次的徑向索張拉到位，并與內環梁銷接完成，三亞國際體育產業園體育場項目索結構張拉提升工程施工全部完成，標志著體育場項目鋼結構、索結構整體狀態達到初始態。
據了解， 作為三亞亞沙會(huì )開閉幕式和部分比賽項目主要場館，三亞國際體育產業園體育場項目采用了創(chuàng )新型的索膜結構應用，建設目標直指我國建筑行業最高獎項“魯班獎”。
該項目建成后可容納4.5萬個座位，將被打造成一座新地標，為三亞提供一個集體育競賽、會(huì )議展覽、文化娛樂(lè )等于一體的市民公共活動中心。
設計領先，索膜結構綠色環保
“索膜結構就好比一把雨傘，索是傘骨，膜是傘面，傘骨和傘面共同構成索膜結構。”體育場項目經理王洋介紹說，國內現有的體育場館多以重屋面為主，以抵抗風吸力，但三亞國際體育產業園體育場項目一改傳統的建筑材料而使用索膜結構，其重量輕盈，而且膜結構可以從根本上克服傳統結構在無支撐、大跨度建筑上實現時所遇到的困難，可創(chuàng )造巨大的無遮擋的可視空間，造型也更為自由輕巧，綠色節能環保。
“體育場項目鋼結構完成吊裝后，呈現零狀態，臨時支撐架卸載后呈中間態，索結構張拉完成后，索結構與鋼結構共同作用達到初始態，也就是設計要求的體育場鋼、索結構達到的最終形態。”據體育場項目總工張兵介紹，索結構施工完成后，接下來要進行的是屋面膜結構的施工。目前，體育場項目總體完成80%。
材料先進，項目創(chuàng )造三項紀錄

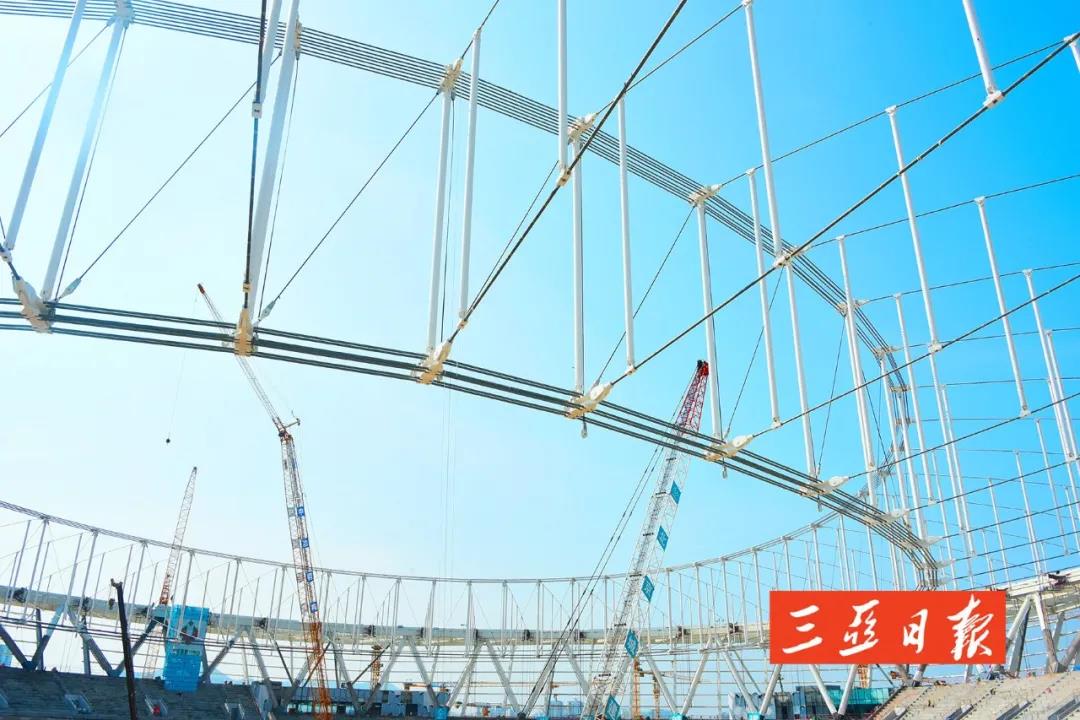

體育場項目索結構采用雙層輪輻式索桁架結構體系。該體系是由一道上拉環、一道下拉環、一道壓環梁、52組內環交叉索及沿環向布置的52榀徑向索桁架組成。
據體育場項目相關負責人介紹，目前，體育場項目索桁架結構全部采用了國產高釩密閉索，最大直徑達120毫米，是國內綜合性體育場建設中使用的最大直徑；施工使用的G10MnMoV6-3+QT2鑄鋼索夾，也是國內首次運用到建筑當中；上下環索間的交叉索采用了碳纖維索，這是碳纖維材料在國內外首次應用于大跨度空間結構，實現了新材料應用的突破。
內環交叉索采用了碳纖維拉索，該碳纖維拉索抗拉強度達到300噸，設計長度19米，直徑小、破斷力大，能有效降低索體重量，在國內也是首次應用于體育場館建筑中。
“盡管碳纖維索初次應用，從材料的用量到加工技術的選擇等方面，都確保足量和保守，但是在施工現場，已經能夠感覺到不同于一般鋼索的碳纖維索輕盈特點，效果很好。”中國工程院院士、中冶建筑研究總院黨委書記、董事長岳清瑞調研體育場項目時說，“體育場項目上下環索之間的交叉索非常適合采用碳纖維材料，完全契合其自重輕、剛度大、變形小的優勢。”
建設給力，索結構施工順利完工

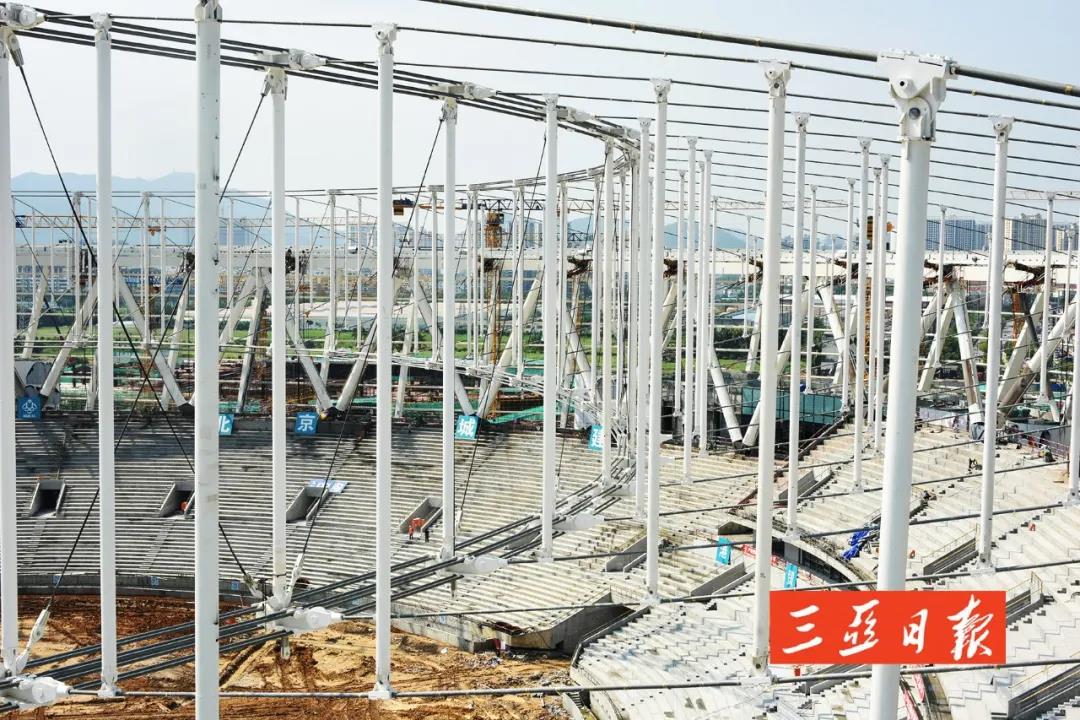

根據索結構采用的雙層輪輻式索桁架結構體系，體育場項目部采用低空無應力組裝、空中牽引提升、高空分級同步張拉的方式，主要工序分為七步。第一步鋪設上下徑向索、上環索、工裝索，連接上徑向索、上環索。第二步提升上徑向索。第三步鋪設下環索，連接下環索與下徑向索。第四步索網整體牽引提升并在合適位置安裝中間撐桿。第五步錨固上徑向索。第六步下徑向索提升，逐步進行撐桿與下徑向索的連接，錨固下徑向索。第七步安裝內環交叉索。
“為了加快索結構的施工進度，項目部與分包單位精心組織、多方協調，投入勞動力120人，大型機械8臺，24小時不間斷施工。最終，用時90天，完成了近14000米、約2300噸的索結構施工。”王洋說。

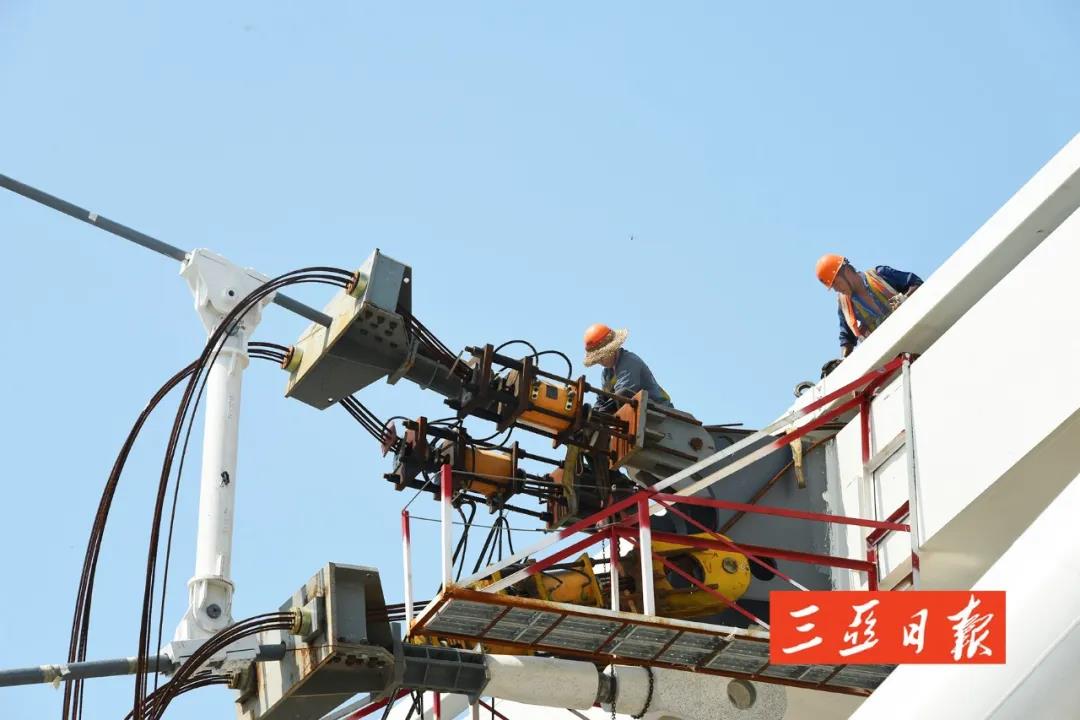

同步張拉是索結構施工過程中最難的部分，同步觀測和索力的同步控制是同步張拉施工中最大的難點。據張兵介紹，由于是分級同步施工，所以要保操作泵的8個工人、16根索同步張拉到位。每張拉1米要進行一次微調，如果有誤差就會(huì )精調，確認無誤后再進行下1米的張拉。“之前索結構施工有成功經驗，但是104組索體同步張拉在國內還是第一次。208臺千斤頂同時應用，這個尚屬?lài)鴥仁状巍！?/p>
“在索結構施工期間，我們實現了新材料的突破，創(chuàng )造了三個國內首次，一個世界首次。這讓我們更有信心、有決心，在抓安全、保質量的前提下，圓滿完成三亞亞沙會(huì )場館的建設，為三亞亞沙會(huì )的召開、為海南自貿港建設，做出我們的貢獻！”北京城建六集團副總裁韓建成說。
